PRODUCTOS
Características
Composiciones: | ZrO2· Y2O3 |
Apariencia: | Fibra o productos formados |
Diámetro de fibra: | 3-6 um |
Pureza: | ≥99,7% |

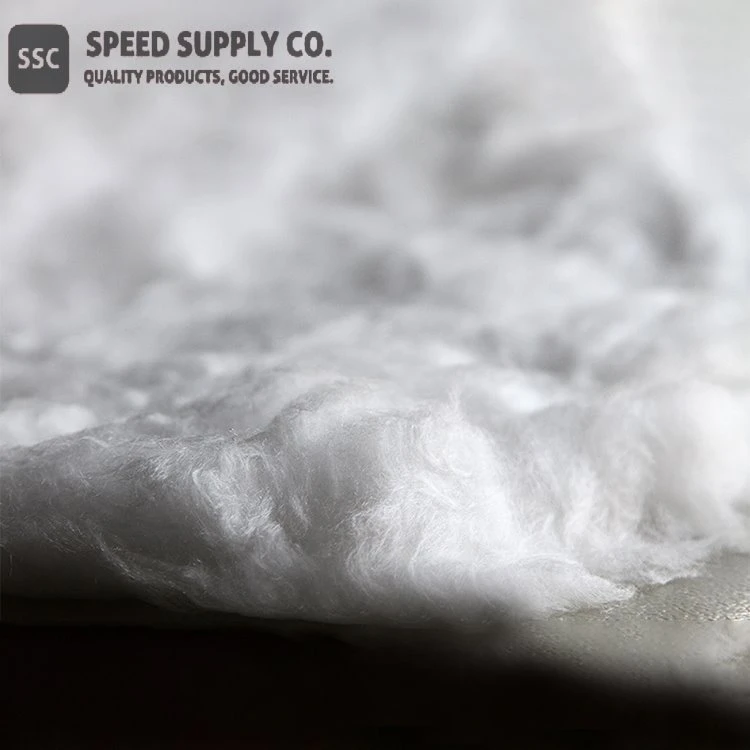

Descripción de la fibra de zirconia
Los productos de fibra de zirconia tienen una resistencia a altas temperaturas y una alta resistencia contra los agentes químicos. La fibra de zirconia tiene la conductividad térmica más baja de cualquier producto fibroso refractario disponible en el mercado. La temperatura máxima de funcionamiento es de 2.200 °C y la fusión comienza a 2.500 °C (dependiendo de los productos). Las telas están construidas con filamentos individuales continuos y no requieren aglutinantes orgánicos.
Existen dos métodos de producción para las fibras refractarias de zirconia, a saber, el método coloide y el método precursor.
1. Método coloide
Agregue ácido acético glacial a la solución de oxicloruro de circonio para que reaccione para formar precipitación de acetato de circonio blanco, deshidrate y seque para hacer una solución de acetato de circonio, luego agregue un estabilizador (generalmente YCl3), evapore y concentre para hacer que la viscosidad en Colloid en el rango de 5-35Pa·s, este coloide se puede fibrar mediante el método de hilado centrífugo o el método de soplado para obtener fibra en blanco, el espacio en blanco se seca a 100-110 ° C para solidificar la fibra y luego se trata térmicamente a la temperatura requerida. El cuerpo de fibra de zirconia sufre una serie de cambios físicos y químicos durante el tratamiento térmico: el agua física se elimina a 100-110 ° C; la volatilización del agua y la materia orgánica unidas químicamente se eliminan a 200-300 ° C; la sal de circonio comienza a descomponerse a 420 °C; la transformación cristalina de ZrO2 ocurre a 800-1000 ° C; la temperatura final del tratamiento térmico es de 1500-1600°C.
2. Método pionero
Remoje las fibras de viscosa (o fibras de acetato saponificadas, fibras de poliéster, fibras de poliamida, etc.) en una cierta concentración de ácido clorhídrico diluido o solución de etilendiamina para expandir las fibras. Se empapa en una solución acuosa de oxicloruro de circonio (o acetato de circonio, oxalato de circonio) que contiene estabilizador YCl3, de modo que la sal de circonio entra en el "espacio" molecular de la fibra orgánica, y el líquido de adsorción superficial se elimina por centrifugación o extrusión. El cuerpo de fibra orgánica de la sal de circonio se coloca en un horno bajo condiciones específicas para el tratamiento térmico, de modo que la materia orgánica se carboniza y se volatiliza sin quemarse. La sal de circonio se descompone en ZrO2 y actúa con el estabilizador para estabilizar ZrO2. Se obtienen fibras policristalinas estables de ZrO2.
La fibra policristalina ZrO2 tiene buena resistencia al fuego (el punto de fusión ZrO2 es de 2590 ° C), baja conductividad térmica, buena estabilidad química y fuerte resistencia a la corrosión. Por lo tanto, es un excelente material de aislamiento térmico de alta temperatura.
La fibra de ZrO2 se puede procesar aún más en varios productos de fibra refractaria, que se pueden utilizar como materiales de aislamiento térmico de alta temperatura y alta eficiencia. Por ejemplo, se utiliza como revestimiento de varios hornos eléctricos de alta temperatura, el filtro de metal fundido, el portador de catalizador de alta temperatura, el material protector de aviones a reacción y misiles, etc. La temperatura máxima de servicio de la fibra refractaria de óxido de plomo es de 1600 °C
La zirconia estabilizada de Yttria es un semiconductor eléctrico a temperaturas elevadas. Esta conductividad surge de las diferentes valencias de Zr4+ e Y3+ iónicos. La electricidad se conduce a temperaturas elevadas (700-800 ° C) a medida que se induce a los iones de oxígeno a fluir a través de la estructura de zirconia estabilizada. Este fenómeno forma la base de los sensores de oxígeno de zirconia.
Otras formas como fieltro de zirconia, tablero de zirconia, cilindro de zirconia, polvo de zirconia, tela de zirconia y tejido de zirconia también están disponibles. Póngase en contacto con nosotros para obtener más detalles.
Especificación de fibra de zirconia
Índice | ZRF-1 | ZRF-2 | ZRF-3 | |
Densidad aparente (Kg/m3) | 500 ~ 1000 | 1000 ~ 1500 | 1500 ~ 2000 | |
Temperatura máxima de trabajo (°C) | 1800 | 2000 | 2200 | |
Tenacidad a la fractura (MPa) | ≥0,5 | ≥1.5 | ≥3.0 | |
Composiciones químicas | ZrO2 + Y2O3 | ≥99,7% | ||
SiO2+Fe2O3+Na2O+Al2O3 | ≤0,3% | |||
Adición de productos orgánicos | 0 | |||
Composiciones de fases | ZrO2 cúbico | |||
Apariencia | Blanco | |||
Diámetro medio | 3-6 micras | |||
Coeficiente de expansión térmica (10-6 K-1) | ~10.5 | |||
Contracción lineal | 1600°C/2h | ≤0,5% | ≤0,2% | ≤0,1% |
Conductividad térmica (W/m×K) | 350°C | ≤0,06 | ≤0,08 | ≤0.10 |
1000°C | ≤0,09 | ≤0,12 | ≤0,15 | |
1500°C | ≤0,15 | ≤0,18 | ≤0,21 | |
Tamaño estándar de las placas | 100×100×20; 200×300×40; 600×400×50 | |||
Propiedades generales de la fibra de zirconia
● Baja conductividad térmica y almacenamiento de calor
● Alta pureza
● Estructura ligera
● Estabilidad extrema a altas temperaturas
● Estabilizado con 10 % en peso de itria
● Se puede utilizar hasta 2.200 °C
● Punto de fusión: 2.500 °C
● Aislamiento térmico excepcional
● Excelente resistencia a los metales fundidos
● No humectación por metales fundidos: aluminio, acero, cobre, etc.
● Resistencia a los ácidos minerales hirviendo durante períodos cortos
● Excelente en atmósferas corrosivas, oxidantes y reductoras
● Muy buena flexibilidad a 1.350 °C
Aplicaciones de fibra de zirconia e industrias relacionadas
● Aislamiento térmico en hornos de crecimiento de cristal
● Filtración de gas caliente
● Separador en baterías de níquel / hidrógeno
● Separador en pilas de combustible de alta temperatura
● Refuerzo para materiales ablativos
● Revestimiento de varios hornos eléctricos de alta temperatura
● Filtro de metal fundido
● Portador de catalizador de alta temperatura
● Material de protección de aviones a reacción y misiles
Etiqueta: fibra de zirconia, China, proveedores, comprar, en venta, hecho en China
También podría gustarte
Envíeconsulta
