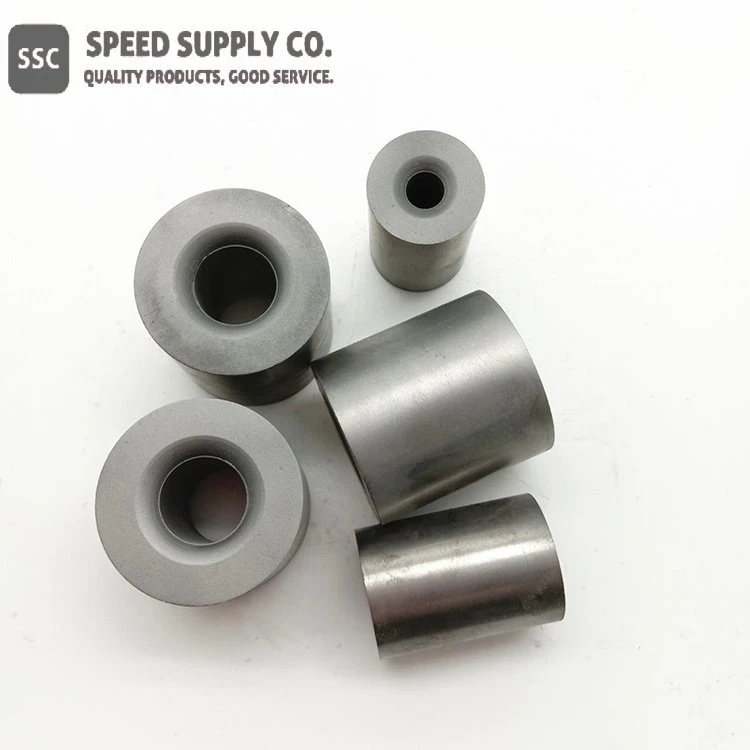

Troquel de cabezal frío de carburo de tungsteno

Nº CAS: 12774-15-1

Características

No CAS.:	12774-15-1
Fórmula lineal:	WCCo
Material:	Aleación de carburo de tungsteno/cobalto (Co 5-10 por ciento)
Tipo:	Troqueles de encabezado general Troquel ensamblado Punzón de dos-piezas de carburo de tungsteno
Tamaño:	personalizar

Carburo de tungsteno Cabezal en frío Descripción

El repujado en frío es un proceso de conformado en frío que consiste esencialmente en aplicar fuerza con un punzón al extremo de una pieza de metal contenida en un troquel. La fuerza debe exceder el límite elástico del metal (límite elástico) para provocar el flujo plástico. Puede considerarse una operación de forja sin calor. El encabezado incluye el recalcado y la extrusión, y a menudo se realiza junto con otras operaciones de conformado en frío, como el dimensionamiento, la perforación, el recorte, el laminado de roscas, el laminado en blanco y el punzonado. El encabezado en frío se usa comúnmente para crear tornillos, pernos y otros sujetadores personalizados a partir de material de metal redondo.

WC-Co (carburo) es el nombre genérico de cierto metal que se combina con un carburo de tungsteno (WC) y un cobalto (Co) que es un aglutinante y se sinteriza a alta temperatura y se produce.

Generalmente, se considera que tiene la dureza próxima al diamante. Pero su propiedad varía con las diferentes proporciones de WC y Co. Se puede cambiar aún más agregando Ni o Cr y, por lo tanto, se forman más tipos de WC-Co (carburo). También se desarrolla WC-Co (carburo) sin Co.

WC-Co (carburo) se utiliza principalmente como materiales de un campo que requiere características de resistencia a la abrasión y resistencia al impacto, como una herramienta de corte o el troquel. Elegiríamos cualquier tipo de WC-Co (carburo) en función de las especificaciones del cliente.

Grados de aleación de WC-Co

Grado ISO	WC	co por ciento	Dureza Ra	Solicitud
K01	Equilibrio	3	92	Mandrinado de precisión, etc.
K05/K10/20	Equilibrio	6	89.5-91.5	Mecanizados Generales, etc
K30	Equilibrio	8	88-89.5	Fundición, Mecanizados, etc.
K35	Equilibrio	10	87-89	Taladrado, Mecanizado, etc.
--	Equilibrio	15	87	Aplicación de desgaste, etc.
--	Equilibrio	20	85.5	Estampación de piezas pequeñas, etc.

También proporcionamos WC-TiC-Co con los grados ISO correspondientes P10, P20, P30; y carburo WC-TiC-TaC-Co con los correspondientes grados ISO P25, P40, M10, M20, M30.

Especificación de matriz de cabezal en frío de carburo de tungsteno

Unidad: milímetro

Tipo	Diámetro exterior (DE)		Diámetro interior (DI)		alto
Tipo	Medida nominal	Tolerancia	Medida nominal	Tolerancia	Medida nominal	Tolerancia
12	12.6	±0.3	1.5	-0.6	Menor o igual a 40	más 1.3 más 0.5
12	12.6	±0.3	2.0	-0.6	Menor o igual a 40	más 1.3 más 0.5
13	13.6	±0.3	2.5	-0.6	Menor o igual a 40	más 1.3 más 0.5
16	16.6	±0.4	2.5	-0.8	Menor o igual a 40	más 1.3 más 0.5
18	18.6	±0.4	2.0	-0.8	Menor o igual a 40	más 1.3 más 0.5
20	20.6	±0.4	2.0	-0.8	Menor o igual a 50	más 1,4 más 0.5
22	22.8	±0.4	4.6	-1.0	20-60	más 1,4 más 0.5
22	22.8	±0.4	6.4	-1.0	20-60	más 1,4 más 0.5
25	24.8	±0.4	6.4	-1.0	20-60	más 1,4 más 0.5
25	24.8	±0.4	8.2	-1.0	20-60	más 1.5 más 0.5
26	26.4	±0.4	2.5	-0.8	20-60	más 1.5 más 0.5
26	26.4	±0.4	3.6	-1.0	20-60	más 1.5 más 0.5
26	26.4	±0.4	4.2	-1.0	20-60	más 1.5 más 0.5
26	26.4	±0.4	3.0	-0.8	20-60	más 1.5 más 0.5
26	26.4	±0.4	6.0	-1.0	20-60	más 1.5 más 0.5
30	29.8	±0.4	6.4	-1.1	20-60	más 1.5 más 0.5

OD mayor o igual a 30 mm

Tipo	Diámetro exterior (DE)		Diámetro interior (DI)		alto
Tipo	Tamaño normal	Tolerancia	Tamaño normal	Tolerancia	Tamaño normal	Tolerancia
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	más 1,5/ más 0,5, más 1,7/ más 0,5

Grados y aplicaciones recomendadas

Grados, propiedades y aplicaciones recomendadas
Grado	Propiedades físicas y mecánicas			Aplicaciones recomendadas
Grado	Densidad g/cm3	Dureza HRA	SRT N/mm2	Aplicaciones recomendadas
CM20	14.75	89.3	300	Productos estándar punzonados y piezas-resistentes al desgaste
CM20B	14.75	90.1	2700	Piezas-resistentes al desgaste
CM25	14.55	89	2800	Punzonado de productos estándar
CM30A	14.25	88.5	2800	Punzonado de engranajes
CM32B	14.15	90.9	3200	Punzonado de láminas de acero inoxidable
CM35B	13.92	89.5	3200	Punzonado de láminas de acero inoxidable
CM40	13.95	84.5	2600	Punzonado de fijación de alto impacto o punzonado rojo
CM40B	13.65	86.2	2600	Poste inoxidable-cortar punzonado o punzonado rojo
CM45	14.1	85.5	2680	Sujeción de impacto moderado, punzonado-acortado de poste o punzonado rojo
CM45A	13.85	87	2900	Punzonado de fijación por impacto estándar
CM45B	14.01	88	2850	Punzonado de productos de impacto estándar
CM50	13.8	84	2450	Punzonado de sujeción de impacto estándar de acero-aleado simple, acero de baja{1} aleación o punzonado de tuercas
CM50A	13.42	84.5	2500	Acero al carbono, acero aleado, punzonado de acero inoxidable (poste-acortado, barra recta de tamaño estándar)
CM50B	13.45	85.1	2650	Acero al carbono, acero aleado, punzonado de acero inoxidable (poste de tamaño pequeño-acortado)
CM50C	13.37	84.3	2550	Acero al carbono, acero aleado, punzonado de acero inoxidable (barra recta de gran tamaño, poste-acortado)
CM50E	13.75	85.5	2800	Acero al carbono, acero aleado, punzonado de acero inoxidable (poste-acortado, poste de tamaño estándar-acortado, etc.)
CM55A	13	84.4	2700	Troquelado en frío con resistencia al impacto y al desgaste-
CM60	13.6	83.5	2500	Punzonado de fijación de impacto estándar de acero-aleado simple, acero de baja-aleación, o punzonado de tuerca, punzonado avellanado
CM60A	13.2	84.1	2600	Acero al carbono-liso, acero aleado, punzonado de acero inoxidable (Producto de alto impacto como barra recta de gran tamaño, avellanada, etc.
CM60B	13.56	86	2700	Punzonado de fijación por impacto estándar
CM65	13.6	82.8	2580	Punzonado de fijación de alto impacto
CM65A	13.15	83.6	2650	Punzonado de fijación de alto impacto
CM65B	13.2	85	2800	Punzonado de productos de acero inoxidable
CM65C	13.18	83.5	2680	Punzonado de fijación de alto impacto o punzonado rojo
CM70	13.4	82.5	2500	Punzonado o tuerca de fijación de alto impacto
CM70C	13.1	82	2600	Punzonado o tuerca de fijación de alto impacto
CM80	13.1	81	2450	Punzonado de sujeción de tremendo impacto

Identificadores químicos

fórmula lineal	WCCo
Número MDL	MFCD00064847
nº CE	N/A
Beilstein/Reaxys No.	N/A
CID de Pubchem	N/A
Nombre IUPAC	N/A
SONRISAS	[W más 4].[C-4].[Co]
Identificador de pulgadas I	InChI=1S/C.Co.W/q-4;; más 4
Clave de pulgadas	UONOETXJSWQNOL-UHFFFAOYSA-N

Propiedades del troquel de carburo de tungsteno/cobalto (teórico)

fórmula compuesta	CCoW
Peso molecular	254.78
Apariencia	vara gris
Punto de fusion	N/A
Punto de ebullición	N/A
Densidad	N/A
Solubilidad en H2O	N/A
Masa exacta	254.783997 Da
Masa monoisotópica	254.884003 Da
Cargo	N/A

Carburo de tungsteno/Die de cobalto Información de salud y seguridad

Palabra clave	Advertencia
Declaraciones de peligro	H334-H317-H228
Códigos de peligro	F, Xn
Códigos de riesgo	11-42/43
Declaraciones de seguridad	22-23-24-37-45-60
Número RTECS	N/A
Información de transporte	UN3178 4.1/PG III
WGK Alemania	3
Pictogramas GHS	GHS02 Llama GHS08 Peligro para la salud GHS07 Signo de exclamación
